ちょっと、そこ！角管のサプライヤーとして、フレーム構造における角管の接続方法についてよく質問を受けます。これは、特に建設、製造、DIY プロジェクトに携わる人々にとって、重要なトピックです。それでは、早速、四角いチューブを接続して頑丈で信頼性の高いフレームを構築するさまざまな方法を探ってみましょう。
溶接
溶接は、フレーム構造内で角チューブを接続する最も一般的かつ効果的な方法の 1 つです。これには、チューブの端を溶かし、溶接機を使用してそれらを融合することが含まれます。これにより、重い負荷やストレスに耐えられる強力で永久的な結合が形成されます。
使用できる溶接方法には、MIG (メタルイナートガス) 溶接、TIG (タングステンイナートガス) 溶接、スティック溶接などがあります。 MIG 溶接は習得が比較的簡単で、さまざまな金属に使用できるため人気があります。一方、TIG溶接はより正確で高品質な溶接を提供しますが、より多くのスキルと経験が必要です。スティック溶接はシンプルでコスト効率の高いオプションですが、すべての用途に適しているわけではありません。
角管を溶接するときは、表面を適切に準備することが重要です。チューブを洗浄して汚れ、錆、塗料を取り除く必要があります。これにより、良好な溶接が保証され、欠陥が防止されます。また、溶接前にチューブが正しく位置合わせされていることを確認する必要があります。クランプや固定具を使用すると、チューブを所定の位置に保持し、真っ直ぐで均一な溶接を保証できます。
溶接の利点の 1 つは、シームレスな接続が得られることです。追加の部品や留め具は必要ないため、フレームをよりクリーンでプロフェッショナルな外観にすることができます。ただし、溶接にはいくつかの欠点もあります。専門的な機器とスキルが必要であり、時間がかかる場合があります。さらに、溶接によりチューブに歪みが生じる可能性があり、フレーム全体の形状や寸法に影響を与える可能性があります。
ボルト締め
ボルト締めは、フレーム構造内で角チューブを接続するもう 1 つの一般的な方法です。ボルト、ナット、ワッシャーを使用してチューブを結合します。ボルト締めはフレームを素早く簡単に組み立てる方法で、特別な設備やスキルは必要ありません。
使用できるボルトには、六角ボルト、キャリッジボルト、マシンボルトなどのさまざまな種類があります。六角ボルトは最も一般的なタイプで、ほとんどの用途に適しています。キャリッジボルトは頭が丸くなっており、滑らかな仕上げが必要な場合によく使用されます。マシンボルトはより精密な用途に使用され、通常はナットやワッシャーと組み合わせて使用されます。
角管をボルトで固定する場合は、管の適切な位置に穴を開ける必要があります。穴のサイズはボルトのサイズと一致する必要があります。ボルトを締めるときも正しいトルクを使用する必要があります。ボルトを締めすぎるとチューブが損傷する可能性があり、締めすぎると接続が緩む可能性があります。
ボルト締めの利点の 1 つは、分解と再組み立てが容易であることです。これは、将来フレームを転送したり、変更を加えたりする必要がある場合に役立ちます。ボルト締めも強力で信頼性の高い接続を提供しますが、場合によっては溶接ほど強力ではない可能性があります。さらに、ボルトとナットによってフレームの重量が増加する可能性があり、用途によっては懸念される可能性があります。
リベット留め
リベット止めとは角筒をリベットで接合する方法です。リベットは小さな金属ピンで、チューブの穴に挿入され、変形してチューブを固定します。リベット留めは、強力かつ永続的な接続を提供するため、自動車や航空宇宙などの業界で一般的な方法です。
使用できるリベットにはソリッドリベット、ブラインドリベット、チューブラリベットなどさまざまな種類があります。ソリッド リベットは最も一般的なタイプで、耐久性の高い用途に使用されます。ブラインド リベットは、チューブの片側にしかアクセスできない場合に使用されます。管状リベットは軽量用途に使用され、装飾フレームによく使用されます。
角管をリベット留めする場合は、管の適切な位置にドリルで穴を開ける必要があります。穴のサイズはリベットのサイズと一致する必要があります。次に、リベットを穴に挿入し、リベットガンを使用してリベットを変形させ、チューブを固定します。
リベット留めの利点の 1 つは、強力で信頼性の高い接続が提供されることです。リベットはボルトに比べて緩みにくく、振動や衝撃にも強いです。ただし、リベット留めにはいくつかの欠点もあります。リベットガンなどの特殊な工具が必要で、時間がかかる場合があります。さらに、将来フレームを分解する必要がある場合、リベット留めを取り外すのが困難になる可能性があります。
接着剤による接合
接着接合は、角管同士を接着剤を用いて接合する方法です。接着剤は、2 つの表面を接着できる物質です。接着は、強力かつ柔軟な接続を提供するため、家具製造やエレクトロニクスなどの業界で一般的な方法です。
使用できる接着剤には、エポキシ接着剤、ポリウレタン接着剤、シアノアクリレート接着剤など、さまざまな種類があります。エポキシ接着剤は最も一般的なタイプで、ほとんどの用途に適しています。強力で耐久性のある接着を実現し、高温や化学薬品にも耐えることができます。ポリウレタン系接着剤は柔軟性があり、多少の動きが予想される用途にも使用できます。スーパーグルーとしても知られるシアノアクリレート接着剤は速効性があり、強力な接着力を提供しますが、すべての用途に適しているわけではありません。
接着を使用する場合は、表面を適切に準備する必要があります。チューブを洗浄して汚れ、錆、塗料を取り除く必要があります。これにより良好な接合が保証され、欠陥が防止されます。また、接着剤を表面に均一に塗布し、チューブをしっかりと押し付ける必要があります。接着剤によって硬化時間や塗布方法が異なるため、接着剤を使用する場合はメーカーの指示に従うことが重要です。
接着剤による接合の利点の 1 つは、シームレスな接続が得られることです。追加の部品や留め具は必要ないため、フレームをよりクリーンでプロフェッショナルな外観にすることができます。また、接着により応力が接合部全体に均等に分散されるため、フレームの疲労に対する耐性が高まります。ただし、接着にはいくつかの欠点もあります。溶接やボルト締めほどの強度がない場合があり、温度や湿度の影響を受ける場合があります。さらに、一部の接着剤は硬化プロセス中に有害な化学物質を放出する可能性があるため、換気の良い場所で使用することが重要です。
適切な接続方法の選択
では、角型チューブフレームに適した接続方法はどのように選択すればよいのでしょうか?まあ、それはいくつかの要因によって決まります。
まず、アプリケーションを検討する必要があります。橋や建物のフレームなど、大きな応力や負荷がかかる頑丈なフレームを構築している場合は、溶接が最適な選択肢となる可能性があります。溶接は最も強力で永続的な接続を提供します。ただし、ディスプレイ スタンドやモジュール式家具など、頻繁に分解して再組み立てする必要があるフレームを構築している場合は、ボルト締めの方が良い選択かもしれません。
次に、素材を考慮する必要があります。材料の種類によっては、異なる接続方法が適している場合があります。たとえば、スチールやアルミニウムの角管には溶接がよく使用されますが、プラスチックや複合管には接着の方が適している場合があります。
第三に、コストを考慮する必要があります。溶接やリベット留めには、より専門的な機器やスキルが必要となる場合があり、コストが増加する可能性があります。一般に、特に小規模プロジェクトの場合は、ボルト締めと接着の方がコスト効率が高くなります。
最後に、外観を考慮する必要があります。きれいで継ぎ目のない外観が必要な場合は、溶接または接着が最適なオプションかもしれません。目に見える留め具が気にならない場合は、ボルト締めが良い選択になります。

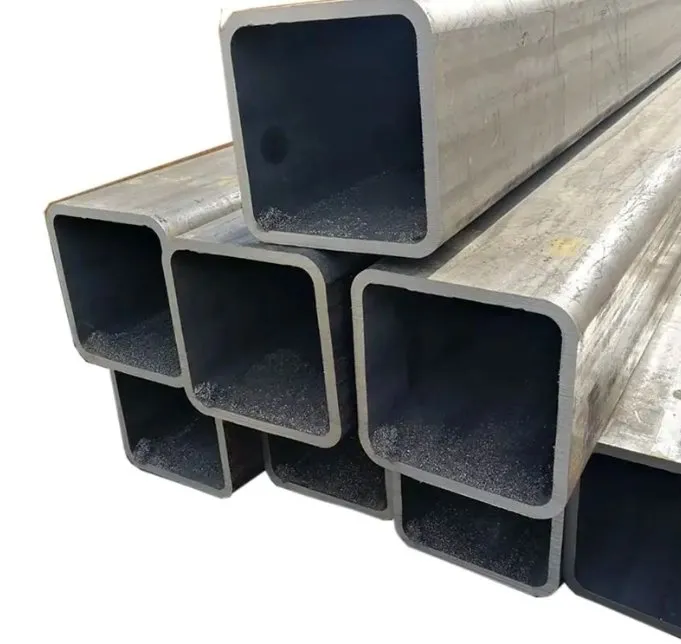

角管のサプライヤーとして、幅広い製品を提供できます。電縫角パイプ、アロイボックスセクション、 そして金属製角管。特定のサイズ、材質、仕上げをお探しの場合でも、プロジェクトに最適な角管を見つけるお手伝いをいたします。
接続方法についてご不明な点や角チューブの選び方についてご相談がございましたら、お気軽にお問い合わせください。私は、フレーム構造に関して最善の決定を下すお手伝いをするためにここにいます。調達ニーズについて話し合うには私に連絡してください。一緒に素晴らしいものを作りましょう!
参考文献
- 米国鉄鋼構造協会による「鋼構造マニュアル」
- 米国溶接協会による「溶接ハンドブック」
- 「ファスナーとその応用」（株式会社産業出版）
