私は H ビームのサプライヤーとして、さまざまな建設プロジェクトにおけるこれらの構造要素の多用途性と重要性を直接目撃してきました。 H ビームはユニバーサル ビームまたはワイド フランジ ビームとも呼ばれ、建築フレーム、橋梁、産業構造物などに広く使用されています。文字「H」に似た独特の形状により、優れた耐荷重性と構造的安定性を実現します。ただし、H ビームを使用した設計では、構造の安全性と効率を確保するために、いくつかの要素を慎重に考慮する必要があります。
構造荷重要件
H ビームを使用する際の最初の最も重要な考慮事項は、ビームがサポートする必要がある構造荷重です。これには、死荷重（梁、床材、屋根材の重さなど、構造物自体の重さ）と活荷重（人、家具、移動機器の重さ、風雪などの環境負荷）の両方が含まれます。
H ビームに必要な耐荷重能力を正確に決定するには、エンジニアは詳細な構造解析を行う必要があります。この解析では、梁のスパン長、支持条件の種類 (単純支持、固定端、連続など)、梁に沿った荷重の分布が考慮されます。たとえば、長大橋では、H ビームは、重い交通荷重と橋床版の自重による大きな曲げモーメントとせん断力に耐えるように設計する必要があります。
特定の用途に H ビームを選択する場合、慣性モーメント、断面係数、単位長さあたりの重量などのビームの断面特性に関する情報を提供する標準ビーム テーブルを参照することが不可欠です。これらの特性は、曲げおよびせん断力に抵抗するビームの能力に直接関係しています。たとえば、断面係数が大きいビームは、過度のたわみを生じることなく、より大きな曲げモーメントに耐えることができます。
材料の選択
H ビームの材料の選択は、設計上のもう 1 つの重要な考慮事項です。 H ビームに使用される最も一般的な材料は、鋼鉄、アルミニウム、コンクリートです。それぞれの素材には独自の特性と利点があります。
鋼製H形鋼

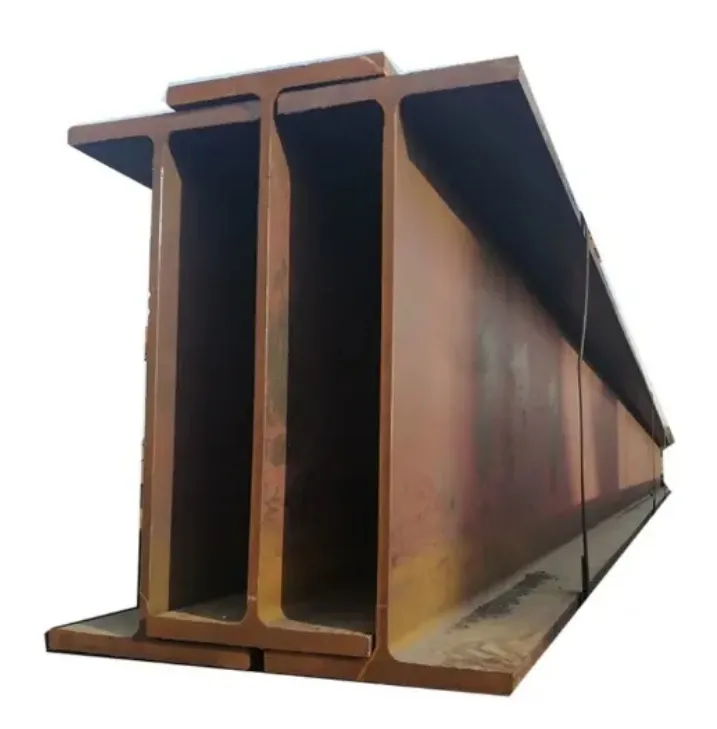

鋼は、高い強度対重量比、優れた延性、および製造の容易さにより、H ビームに最も広く使用されている材料です。鋼製 H ビームは、次のようなさまざまなグレードの鋼から作ることができます。HビームSS400、一般的な構造用鋼グレードです。鋼の強度により、比較的小さなサイズの梁を使用して大きな荷重を支えることができ、構造全体の重量が軽減されます。
鋼は溶接性にも優れているため、H ビームを簡単に接合して複雑な構造フレームを形成できます。ただし、鋼は、特に過酷な環境では腐食を受けやすいです。したがって、鋼製 H ビームの長期耐久性を確保するには、塗装や亜鉛メッキなどの適切な防食対策を適用する必要があります。
アルミH形鋼
アルミ製H形鋼は軽量で耐食性に優れています。これらは、航空宇宙や一部の産業構造など、軽量化が重要な要素となる用途でよく使用されます。アルミニウムは熱伝導率にも優れているため、特定の用途では利点となります。ただし、アルミニウムは鋼に比べて弾性率が低いため、アルミニウム H ビームは荷重がかかるとより大きくたわむ可能性があります。
コンクリートH形鋼
コンクリート H ビームは、建築建設、特に多階建ての建物で一般的に使用されます。コンクリートは、優れた耐火性を備えた強くて耐久性のある材料です。鉄筋コンクリート H ビームには鋼鉄筋が組み込まれており、コンクリートの圧縮強度と鋼の引張強度を組み合わせることができます。ただし、コンクリート H ビームは鋼鉄やアルミニウムの梁よりもはるかに重いため、より頑丈な基礎が必要となる場合があります。
たわみと剛性
強度に加えて、H ビームのたわみと剛性も設計上の重要な考慮事項です。過度のたわみは、非構造要素 (乾式壁など) の亀裂などの問題を引き起こしたり、居住者に不快感を与えたり、さらには構造の機能に影響を及ぼす可能性があります。
H ビームのたわみは、スパン長、荷重の大きさと分布、ビームの断面特性などのいくつかの要因の影響を受けます。たわみを制御するために、エンジニアはより大きな慣性モーメントを持つ H ビームを選択するか、ビームの深さを増やすことができます。たとえば、床システムでは、居住者の快適性と安全性を確保するために、建築基準法で最大許容たわみが指定されることがよくあります。
剛性は、荷重時の変形に耐えるビームの能力に関係します。ビームが硬いほどたわみが少なくなります。材料の弾性率とビームの断面形状は、H ビームの剛性を決定する際に重要な役割を果たします。たとえば、H ビームは一般に、より深くて幅が広いものは、浅くて幅が狭いものと比較して剛性が高くなります。
接続設計
H ビームと他の構造要素間の接続は、構造の全体的なパフォーマンスにとって非常に重要です。接続の設計では、ビームと支持部材の間で力が安全かつ効率的に伝達されるようにする必要があります。
H ビームには、ボルト接続、溶接接続、および両方の組み合わせなど、いくつかのタイプの接続が使用されます。ボルト接続は取り付けが簡単で、建設中にある程度の調整が可能です。ただし、振動によってボルトが緩む可能性があるため、時間の経過とともにより多くのメンテナンスが必要になる場合があります。一方、溶接接続では継続的かつ強力な接続が得られますが、熟練した溶接工と溶接プロセス中の適切な品質管理が必要です。
接続を設計するとき、エンジニアは力 (せん断、張力、圧縮など) の種類と大きさ、接続された部材の材料特性、建設と検査のしやすさなどの要素を考慮する必要があります。たとえば、地震が発生しやすい地域では、接続は大きな周期的荷重に耐え、脆性破壊を防ぐように設計する必要があります。
耐火性
耐火性は、特に人間の安全が優先される建物や構造物において重要な考慮事項です。 H ビームは、火災時に一定期間構造の完全性を維持できるように設計する必要があります。
H ビームの耐火性は、使用される材料と適用される防火対策によって異なります。たとえば、鋼製 H ビームは高温になると急速に強度を失います。耐火性を向上させるために、耐火コーティングまたは断熱材を梁に適用できます。これらの材料はバリアとして機能し、鋼への熱伝達を遅くし、ビームがその耐荷重能力を長期間維持できるようにします。
コンクリート H ビームは、コンクリートの特性により固有の耐火性を備えています。ただし、場合によっては、特にコンクリートが極端な火災条件にさらされる場合には、追加の防火が必要になる場合があります。
コストに関する考慮事項
あらゆる建設プロジェクトにおいてコストは常に重要な要素です。 H形鋼を使用する場合、材料費だけでなく、加工費、輸送費、設置費も費用に含まれます。
H形鋼の材料費は、材料の種類、グレード、市況により異なります。たとえば、高張力鋼グレードは標準グレードより高価になる場合があります。製造コストは、ビームの形状と製造プロセスの複雑さによって影響を受ける可能性があります。輸送コストは、製造施設と建設現場の間の距離、ビームのサイズと重量によって異なります。
コストを最適化するには、エンジニアは構造の性能要件と H ビームのコストのバランスを取る必要があります。これには、特定のプロジェクトのニーズに基づいて最適な材料とビーム サイズを選択すること、また、安全性とパフォーマンスを犠牲にすることなく全体のコストを削減できる代替設計ソリューションを検討することが含まれる場合があります。
結論
H ビームを使用した設計では、構造荷重要件、材料の選択、たわみと剛性、接続設計、耐火性、コストなどの複数の要素を包括的に考慮する必要があります。 H ビームのサプライヤーとして、私は各プロジェクトの特定のニーズを満たす高品質の製品を提供することの重要性を理解しています。
H 形鋼を必要とする建設プロジェクトを計画している場合は、詳細についてお問い合わせください。当社の専門家チームは、適切な H ビームの選択を支援し、設計と設置に関する専門的なアドバイスを提供します。必要かどうかイペ200のプロフィール小規模な建物や大規模なインフラストラクチャ プロジェクト用の大型 H ビームなど、当社にはお客様の要件を満たす製品と専門知識があります。お客様のプロジェクトについて話し合い、建設の成功をお手伝いできることを楽しみにしています。
参考文献
- ジャック・C・マコーマックとラッセル・H・ブラウンによる「Structural Steel Design」。
- 「コンクリート構造の設計」アーサー・H・ニルソン、デイビッド・ダーウィン、チャールズ・W・ドーラン著。
- 米国鋼構造協会 (AISC) 規格や国際建築基準 (IBC) など、構造設計に関連する建築基準と規格。
