直角の棒を曲げるにはどのような装置が必要ですか?さて、サプライヤーとしては、直角バー, 皆さんに共有したい実践的な知識があります。

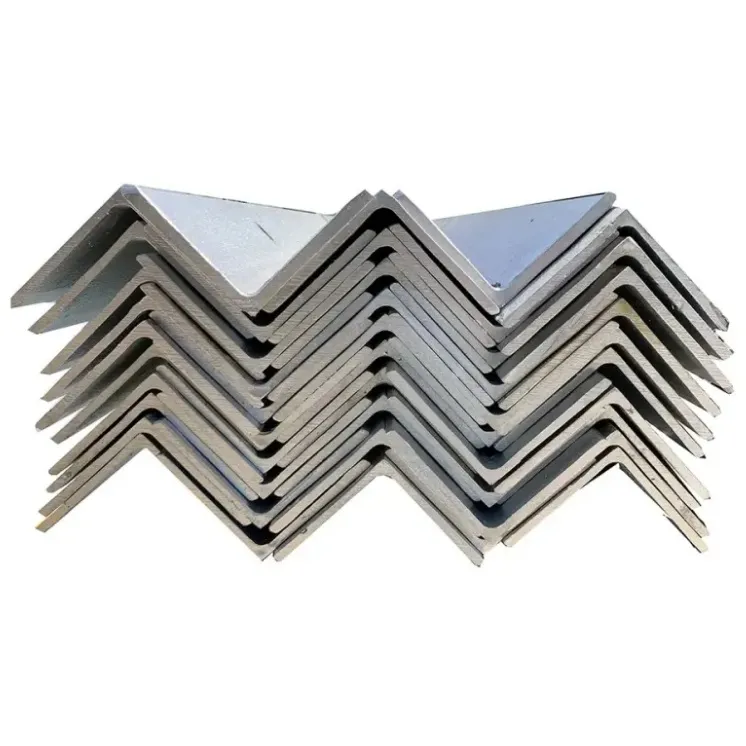

まず、直角バーとは何かを理解しましょう。これは一般的な建設および製造コンポーネントであり、多くの場合スチールで作られています。など、さまざまな種類があります亜鉛メッキ鋼製アングルバーそして亜鉛メッキアングルバー、錆や腐食を防ぐためにコーティングされています。
1. プレスブレーキ
直角バーを曲げるために最も重要な装置の 1 つはプレス ブレーキです。この機械は金属加工の主力製品です。パンチとダイのセットを使用してバーに力を加え、徐々にバーを希望の角度に曲げます。
プレスブレーキにはさまざまなサイズと容量があります。小型の直角バーの場合は、ベンチトップ プレス ブレーキで十分な場合があります。コンパクトで操作性が良く、軽作業の曲げ作業にも対応します。一方、大規模生産や厚くて重い直角バーを扱う場合は、工業用グレードのプレス ブレーキが必要になります。これらは、最も硬い材料でも曲げるために大きな力を生成できる強力な機械です。
プレスブレーキを使用する場合は、適切なパンチとダイの組み合わせを選択することが重要です。パンチはバーを押し下げる上部ツールであり、ダイは曲げの形状を提供する下部ツールです。パンチとダイのプロファイルが異なると、曲げ半径と角度も異なります。完璧な直角に曲げるには、90 度の V 字型のダイと、それにぴったりとフィットするパンチが必要です。
2. ロールベンダー
ロール ベンダーは、特に直角に加えて曲線や円形の曲げを作成する必要がある場合、直角のバーを曲げるのにも使用できます。この機械は、バーを一連のロールに通すことによって機能します。ロールはバーに圧力を加え、バーが機械内を移動するにつれて徐々に曲げます。
3 ロール ベンダーと 4 ロール ベンダーがあります。 3 ロール ベンダーの方が一般的で、一般的な曲げ作業に適しています。下部ロールが 2 つと上部ロールが 1 つあります。下部ロールはバーをサポートし、上部ロールは曲げ力を加えます。一方、4 ロール ベンダーでは、曲げプロセスをより正確に制御できます。曲げの位置と形状を制御するために調整できる追加のロールがあります。
ロール ベンダーは、直角のバーを滑らかで連続的に曲げるのに最適です。ただし、鋭い直角を作成するには最適な選択ではない場合があります。非常に正確な 90 度の曲げが必要な場合でも、プレス ブレーキとロール ベンダーを組み合わせて使用する必要がある場合があります。
3. パイプベンダー
場合によっては、パイプ ベンダーを使用して直角のバーを曲げることもできます。パイプ ベンダーはパイプを曲げるように設計されていますが、適切なアタッチメントを使用すればアングル バーでも使用できます。
パイプベンダーには手動パイプベンダー、電動パイプベンダー、油圧パイプベンダーなどのさまざまな種類があります。手動パイプベンダーは安価で使いやすいですが、多くの肉体的労力を必要とします。電動パイプベンダーはより便利で、中型のバーを扱うことができます。油圧パイプベンダーは最も強力で、太くて大径のバーを簡単に曲げることができます。
パイプ ベンダーを使用して直角バーを曲げる場合は、バーが曲げダイスに適切にフィットしていることを確認する必要があります。バーが正しい角度で曲がるように、追加のサポートやガイドを使用する必要がある場合もあります。
4. 熱源
一部の種類の直角バー、特に高張力鋼やその他の曲げにくい材料で作られたものでは、熱源を使用すると曲げプロセスがはるかに簡単になります。バーを加熱すると金属が柔らかくなり、曲げに対する抵抗が減少します。
プロパン トーチは一般的で手頃な熱源です。バーの小さな部分を特定の温度に加熱するために使用できます。バーが加熱されたら、プレス ブレーキ、ロール ベンダー、またはその他の曲げ装置を使用して曲げることができます。
誘導加熱は、大規模な操作のためのもう 1 つのオプションです。電磁場を使用してバーを迅速かつ均一に加熱します。誘導加熱はプロパントーチよりも正確かつ効率的ですが、より高価な機器が必要になります。
5. 測定ツール
直角のバーを曲げる場合、精度が非常に重要です。そのため、曲げの角度と寸法が正しいことを確認するには、一連の測定ツールが必要になります。
分度器は角度を測定するための基本的ですが不可欠なツールです。作業中に曲げ角度を確認するのに使用できます。曲げる前後のバーの長さと幅を測定するには、定規または巻尺も必要です。
より正確に測定するには、デジタル角度計を使用できます。このツールは、数度以内の正確な角度の読み取り値を提供します。座標測定機 (CMM) はさらに正確で、3 次元空間で曲がったバーの形状と寸法を測定できます。
6. 安全装置
最後になりましたが、曲げ加工装置を使用する場合は、常に安全を最優先する必要があります。潜在的な危険から身を守るために、適切な安全具を着用する必要があります。
安全メガネは、飛んでくる金属片や破片から目を守るために不可欠です。手袋は切り傷、火傷、その他の怪我から手を保護します。熱源を使用する場合は、溶接ヘルメットまたはフェイスシールドが必要になる場合があります。
個人の安全装備に加えて、曲げ加工装置が適切に保守および保護されていることも確認する必要があります。事故や怪我を防ぐために、すべての安全ガイドラインと手順に従ってください。
直角バーをご購入の場合、または直角バーを曲げるために必要な機器についてアドバイスが必要な場合は、お気軽にお問い合わせください。当社は、正しいタイプのバーの選択や最適な曲げ装置の選択など、直角バーに関するあらゆるニーズにお応えします。会話を始めて、お客様の要件を満たすためにどのように協力できるかを考えてみましょう。
